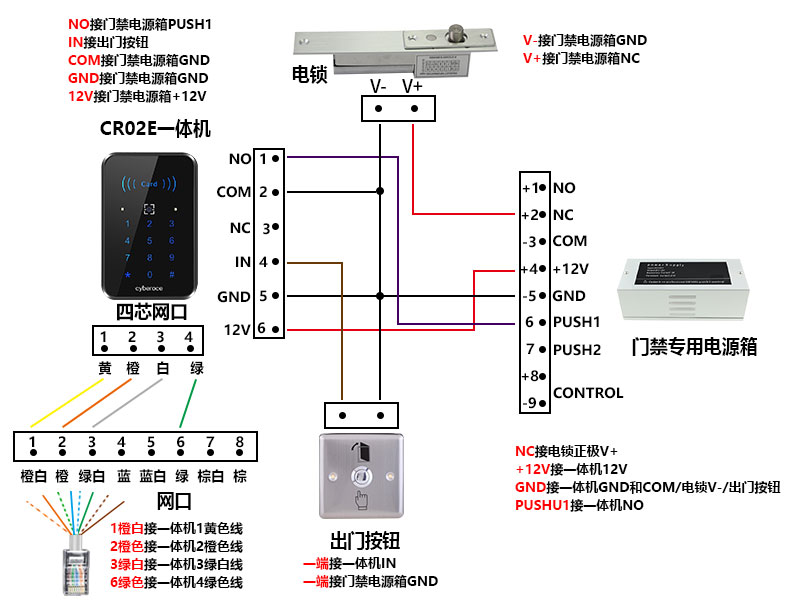

二維碼門禁一體機CR02E接線圖與視頻教程
二維碼門禁一體機：
IN1接出門按鈕
NO接門禁電源箱PUSH1
COM接門禁電源箱GND
GND接門禁電源箱GND
12V接門禁電源箱+12V
四芯網口：
1黃色線接網口1橙白線
2橙色線接網口2橙色線
3白色線接網口3綠白線
4綠色線接網口6綠色線
門禁專用電源箱：
NC接電鎖正極V+
+12V接一體機+12V
GND接一體機GND和COM/電鎖V-/出門按鈕
PUSHU1接一體機NO
電插鎖：
V-接門禁電源箱GND
V+接門禁電源箱NC
出門按鈕：
一端接一體機IN1
一端接門禁電源箱GND
